全自动屏蔽箱

ST-SA002自动屏蔽箱

应用范围：
1、为无线通讯产品提供高效隔离的测试环境，避免公网信号的干扰，避免不同测试系统之间的干扰，如手机，wifi模块，数据卡，CPE或其他电子产品测试；
2、配合生产线稳定性测试，自动化机械手测试，大规模一致性测试；
3、其他通信技术测试，如GSM，WCDMA，WiMAX，LTE，GNSS，Bluetooth，WIFI等等

在线订购

一、产品介绍：

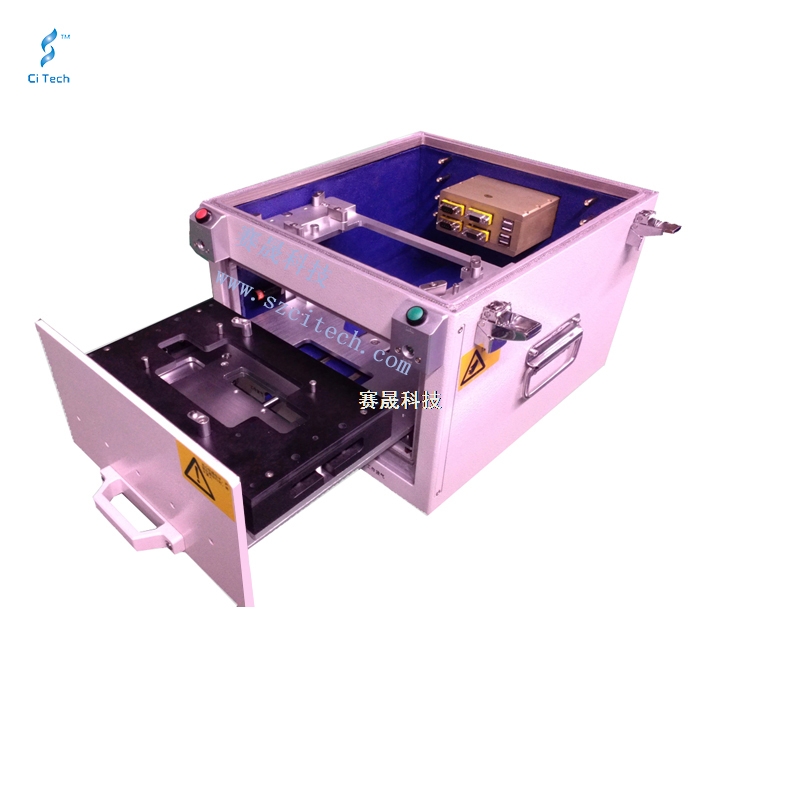

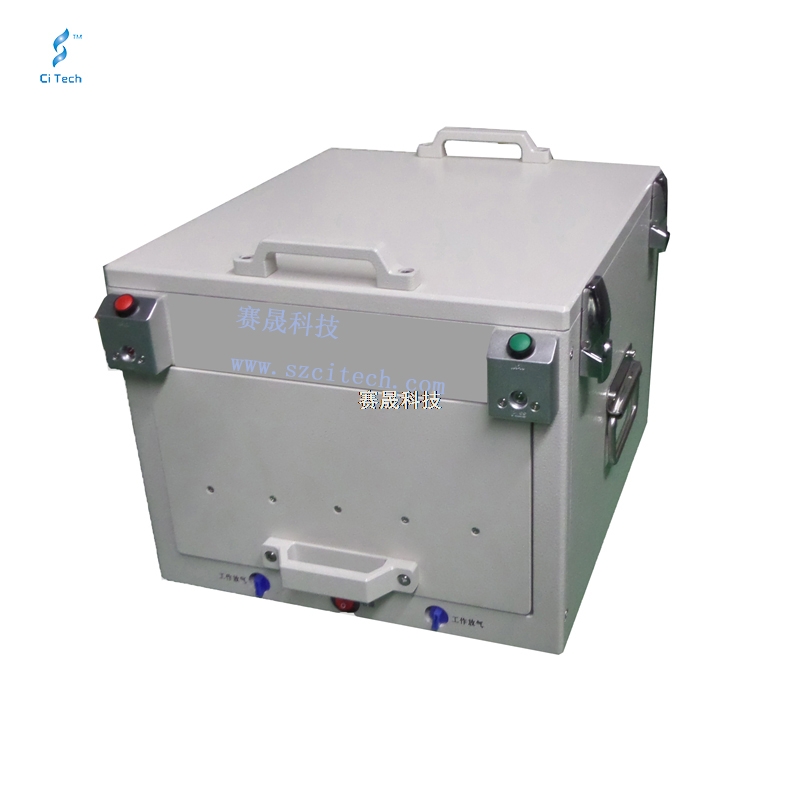

ST-SA002是一款自动屏蔽箱，适用于手机等无线通讯设备的检测。该屏蔽箱采用铝合金铸造而成，屏蔽密合性好，且结构牢固，自动操作、简单省力。另外，可根据客户需求，配置相应的I/O数据接口。是目前最为经济且实用的屏蔽测试箱，该产品已成功获得国家实用新型专利，也获得国内外客户使用认可及好评。计量标准按照GB/T12190-2009。

二、产品特点：

采用铸造、机加工艺，坚固可靠，屏蔽性好

采用最新屏蔽材料，吸波能力强，阻隔能力好

采用挤压式封口设计，让您得到更好的屏蔽效果

内部空间宽大，可以对更多产品进行测试

三、适用范围：

无线通讯测试、EMI测试、耦合测试、 RF功能测试。

四、技术指标：

工作频率(GHz)	0.8-6GHz
屏蔽效果	≧75dB﹫2.4 GHz ≧70dB﹫6 GHz
接口可选类型	DB9、VGA、DB25、RJ45、USB2.0、USB3.0、HDMI、BNC、DC、AC、RCA（可订制）
滤波器开口数量	一个
工作温度（°C）	常温
工作尺寸（mm）	(L)320(W)250*(H)180
箱体尺寸（mm）	(L)360(W)320*(H)255
外观尺寸（mm）	(L)405（W）355(H)275
重量 (kg)	约15KG
外观颜色	标准米黄色（可订制）

五、标准滤波器配制清单：

序号	名称	数量
数据传输口	2USB/2DB9/	1
射频接口	N-N SMA	8

滤波器尺寸	(L)145 x (W)58 x (H)98mm
滤波器屏蔽性能	800MHz	900MHz	1800MHz	1900MHz	2400MHz	3500MHz	6000MHz
	75dB	75dB	75dB	75dB	75dB	70dB	70dB
电性能参数	端口类型	参数说明
	USB2.0	标准2.0数据传输，480M/S/500mA
	USB3.0	标准3.0数据传输，25Gbps/500mA
	DB9	标准串口传输，耐压直流0-100V/1A
	DB25	标准并口传输，耐压直流0-100V/1A
	RJ45	标准1000M网口数据传输/500mA
	DC	直流0-100V/3A
	AC	交流0-500V/10A
	HDMI	高速HDMI传输，支持1080p、Deep Color、3D
