成功案例

GSM|LTE|TD-S|WIFI耦合测试解决方案

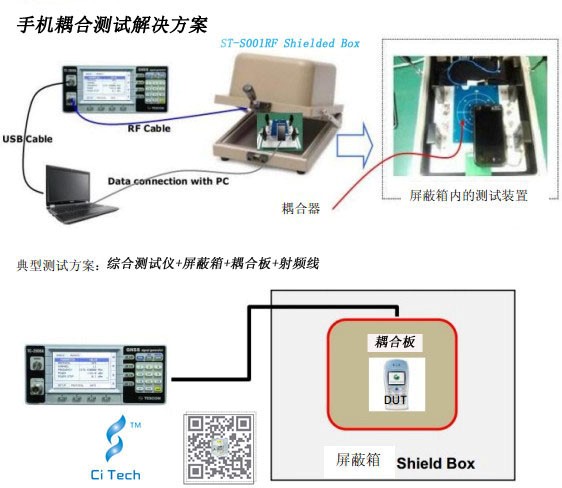

综合测试仪+N-N射频线+ST-S001手动屏蔽箱+ST-AC001 耦合板:



ST-S001手动屏蔽箱:

Inner Dimension

(L)280 x(W)220 x(H)160mm

Outer Dimension

(L)465 x(W)325 x(H)225mm

Shielding Isolation

800MHz~6GHz>70dB

Shielding Material

Microwave Absorber

Material

Aluminum

Weight

approx.10kg

Surface Color

Grey white or coffee(   According to the customer request custom color)

I/O Connectors

N-SMA*2,DB9*1,DB25*1,USB*1

ST-AC001耦合板


外形尺寸

(L) 212 x (W) 140 x (H)   16mm

材料(Material)

铸铝(Aluminum)

表面颜色(Surface Color)

米黄色

重量(Weight)

约(Apron) 1 Kg

频率范围Frequency Range

80~3000MHz

插入损耗Insertion Loss

8~20dB

驻波比VSWR

小于1:1.7

接口类型RF Connector

SMA(f)

备注:

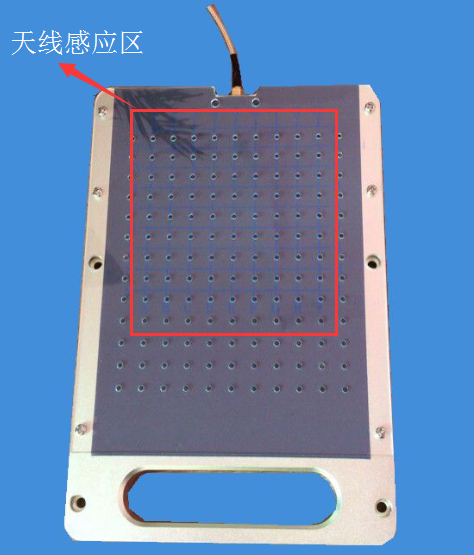

Antenna coupler ST-AC001的感应区域为如图红色部位即耦合板蓝色坐标区域。

测试时需要针对不同的的手机调整手机的在耦合天线上的放置位置找寻最佳位置并设定为该款手机的测试位置进行测试。

【不同型号的手机天线位置不同---有前置和后置天线之分,原则上是天线位置对准蓝色坐标区域慢慢在此区域移动观察仪器上的功率值从而找到最佳位置。另不同型号和品牌的手机天线性能也有差距,需要针对性设置对应的补偿值,调试好后固定测试即可测试即可】

未标题-1.jpg6G ST-AC005耦合板antenna coupler.jpg

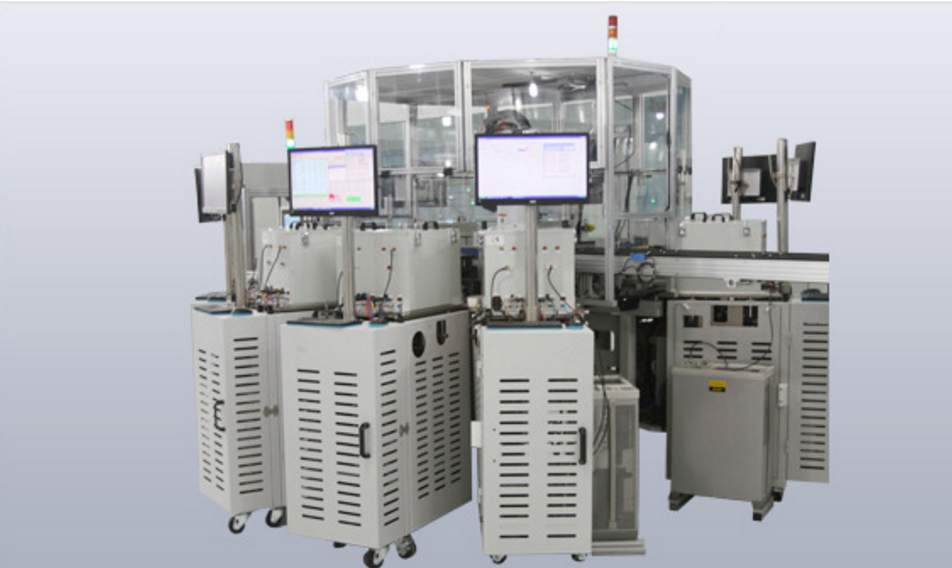

抽屉式屏蔽箱/自动化测试解决方案
